Jak správně rozlišit LPC IV – LPCN

O nitrocementaci za sníženého tlaku jsem již psal v loňském roce. https://intelligent-kalam.80-240-27-133.plesk.page/nitrocementace-jak-na-to-v-lpc/. Můj závěr, že proces LPCN je realizovatelný platí, byl jsem ale poučen, že je to ještě trochu jinak.

Měl jsem tu čest se seznámit s Ben Kahle, který tuto technologii vyvíjel pro ALD, později ale i pro ECM. Jeho stanovisko je následující:

„během osmi let, kdy jsem se hluboce zabýval nízkotlakou nitrocementací (LPCN), se neustále objevovala nová překvapení a výzvy. Na rozdíl od konvenční atmosférické cementace je LPCN proces, který stále není plně vyvinut nebo univerzálně zvládnut kýmkoli na světě“

Tolik citát. Trochu šokující, ale takový Přenosil se tímto procesem zabýval celý život. Narozdíl od klasické nitrocementace, u LPCN je zásadní problém v tom, že nelze současně připouštět acetylén a čpavek, a to z důvodu tvorby HCN dle níže uvedeného schématu.

C (grafit) + NH₃ + C₂H₂ → HCN + další produkty (např. H₂, N₂)

Ben popisuje experiment:

“ocel 16MnCr5, proces na 870 C, 90 min, grafitová komora, celková aktivní plocha 1 m2, je připouštěn pouze NH3. I přes tuto skutečnost, výsledná vrstva obsahuje 0,6–0,7 % dusíku a kolem 0,75 % uhlíku. Kde se ale ten uhlík vzal, když jsme připouštěli jen NH3? Odpovědí je tvorba HCN ve styku čpavku s grafitovými prvky topné komory.”

Stručně řečeno, HCN je kritickou a nevyhnutelnou součástí procesu u LPCN, pravděpodobně ale i u klasické nitrocementace, pokud bychom měli grafitové topení a grafitovou vyzdívku. To, že to nemáme je vlastně smůla. Protože kdyby to tak bylo, o tomto problému by věděl již Přenosil.

Proč je to ale takový problém? Jak jsme si vysvětlili v předchozích kapitolách, pokud probíhá reakce C₂H₂ →  2 C + H₂, pak všechen uhlík z katalytické reakce je spotřebován v rámci difuze do oceli. U čpavku tomu ale tak není. Tam totiž reakce C (grafit) + NH₃  → HCN + H₂ je opět katalytickou reakcí, ale nejenom od styku s plochou vsázky, ale i od kontaktu s grafitovým topením, stěnami pece, CFC přípravky nebo od usazených sazí v horké zóně. A protože tato plocha je v podstatě stále stejná, množství HCN bude stejné, i když plocha vsázky bude různá. Výrazně to zkomplikuje řízení procesu nitrocementace při rozdílných plochách vsázky. Pokud odladíme proces nitrocementace na referenční vsázku 1 m2, u další vsázky s jinými díly a plochou 20 m₂ bude výsledek zcela rozdílný. A to je to, co tvrdí Ben.

V tom minulém příspěvku jsem byl zastáncem připouštění čpavku v prvním kroku. Teď už si to nemyslím. Důvodem je nejenom rozdílný obsah dusíku a uhlíku od katalytických reakcí, problém je i ve zpětné difuzi dusíku. Protože jakmile vypnu čpavek, mám oboustranný gradient, tedy jak směrem do oceli, tak i do atmosféry, a dusík nám bude pomalu z vrstvy mizet za tvorby N2. Opět cituji Bena:

• Při 900 °C došlo ke ztrátě přibližně 0,1 hmotnostního % dusíku z oceli 20MnCr5 během 15 minut.
• Při 980 °C se ztráta zvýšila na cca. 0,3 hmotnostního % ve stejném časovém rámci.

Částečná záchrana je v tom, že pro tyto účely byly vyvinuty speciálně legované cementační oceli, s mikrolegováním hliníkem a niobem. Ty stabilizují dusík ve vrstvě ve formě vyloučených nitridů, a ten pak je již obtížné z vrstvy dostat zpět ven. Další výhodou tohoto mikrolegování je stabilizace austenitického zrna, což umožňuje pracovat s vyššími teplotami až do 1000 C.

Co je to tedy výsledkem těchto úvah? Čpavek budeme připouštět až v posledním kroku, při teplotě 850-900 C, s difuzní prodlevou až 90-120 minut podle požadované hloubky. Připouštění čpavku musí být v krátkých pulsech a s nízkým tlakem tak, abychom minimalizovali možnost reakce na grafitových prvcích topné zóny. Pro vlastní sycení povrchu oceli nám stačí pN₂ < 10 Pa, tedy méně jak 0,1 mbar.

Pokud budeme chtít mít v peci konstantní dusíkový potenciál, pak musíme přidat nějaký sensor, který nám přívod čpavku bude řídit. Zde se nabízí buď hmotový spektrometr, anebo měrka OPTIX od firmy Gencoa, oboje velmi drahé zařízení.

V každém případě je ale nutno počítat s tvorbou HCN, za určitých podmínek může tvořit až desítky procent atmosféry. To při celkovém tlaku do 10 mbar sice není zase až tak moc, ale  HCN je velmi toxická a korozivní látka, a i malé množství má významné důsledky jak pro životnost zařízení, tak pro bezpečnost obsluhy.

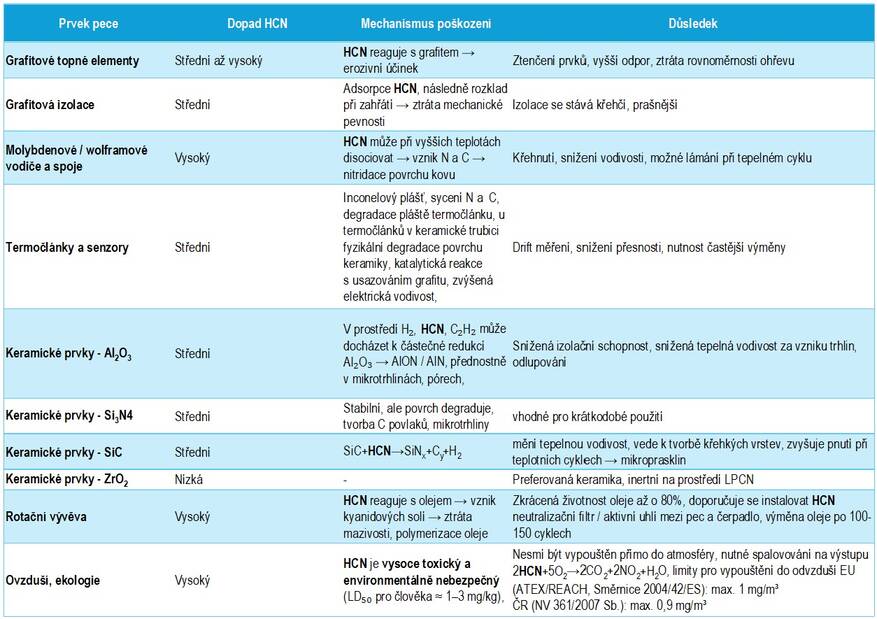

Očekávané dopady na jednotlivé stavební prvky vakuové pece:

Vypadá to docela tragicky, že? Nicméně, pokud si koupím zařízení na LPC, a budu v němí chtít provádět LPCN, musím si vše výše uvedené uvědomit.

Pokud si koupím zařízení na LPCN, pak toto vše za nás vyřeší dodavatel zařízení. Musíme ale na to myslet ještě v okamžiku, kdy připravujeme technické zadání.

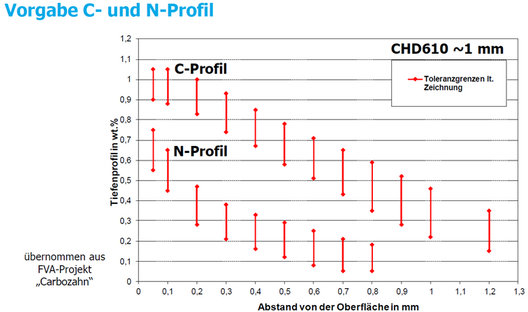

Na konci ještě zmíním Bena. Pro nitrocementaci dílů pro automobilový průmysl byla vydána publikace, společně s FVA, ZF a IWT Bremen, která ukazuje hloubkové profily uhlíku a dusíku očekávané po nitrocementaci.  Ben tvrdí, že zařízení od ALD tyto podmínky splňuje i při vsázkách 20 m2. To je dobrá zpráva. Protože Ben pak nějakou dobu pracoval i pro ECM věřím tomu, že stejných výsledků docílí i zařízení od ECM. A ti ostatní? Než bych tomu věřil, raději bych si to předem otestoval. Správně koncipované zařízení pro LPCN musí vyřešit i vše výše uvedené, není to prostě jen o tom, že máme pouze navíc jeden hmotový průtokoměr.

Jiří Stanislav

11. listopadu 2025
