Nadca 207 versus AMS 2750 G

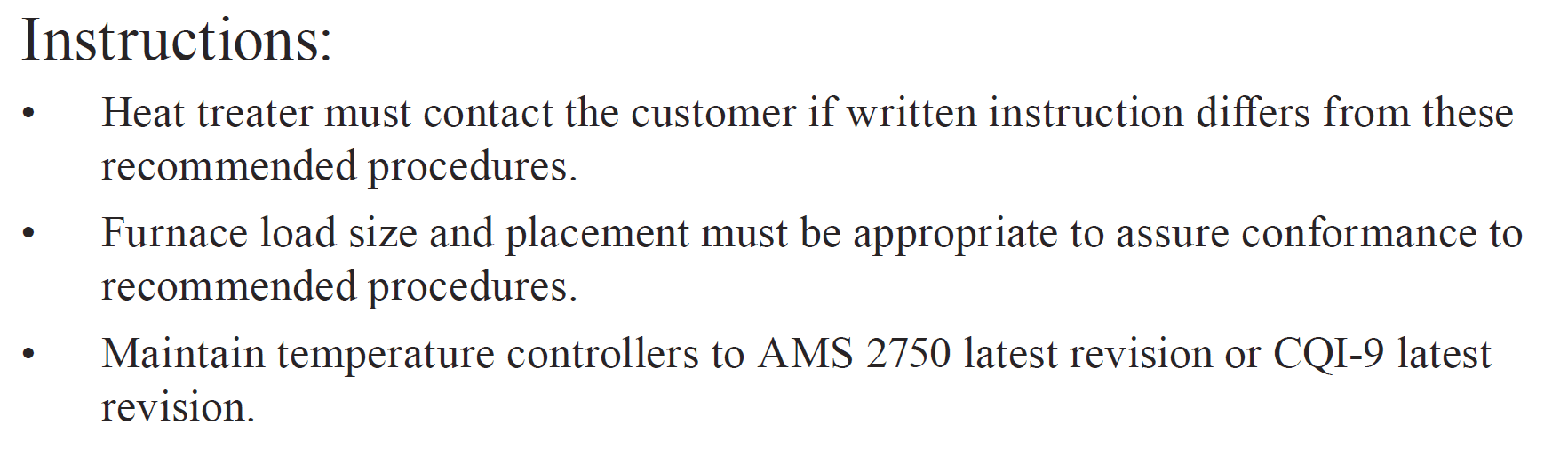

V loňském roce byla vydána revize AMS 2750 G pro pyrometrii pecí pro tepelné zpracování. Protože Nadca 207, rev. 2022 říká, aby pec mohla pracovat pro kalení dílů forem pro tlakové lití, musí splňovat kritéria dle AMS 2750, v poslední verzi. Aby tomu tak bylo, vše z normy AMS 2750 G musí být splněno – viz výňatek z Nadca 207. rev. 2022
A jaký je tedy dopad změny této zásadní normy pro validaci pecí pro tepelné zpracování forem na tlakové lití?

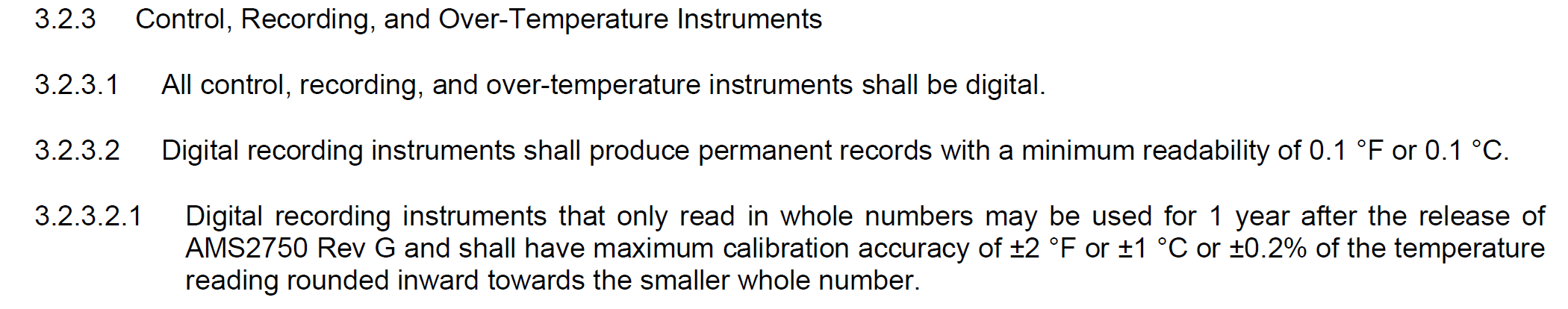

- Všechny kontrolní a záznamové přístroje pro měření teploty, včetně kontroly přetopení, musí být digitální. Výjimka pro zapisovače je povolena do 29. června 2023. Po tomto datu nesmí pec obsahovat analogové přístroje
- Všechny tyto přístroje musí mít přesnost ±1 °C nebo ±0,2 % naměřené teploty zaokrouhlené na nejmenší celé číslo

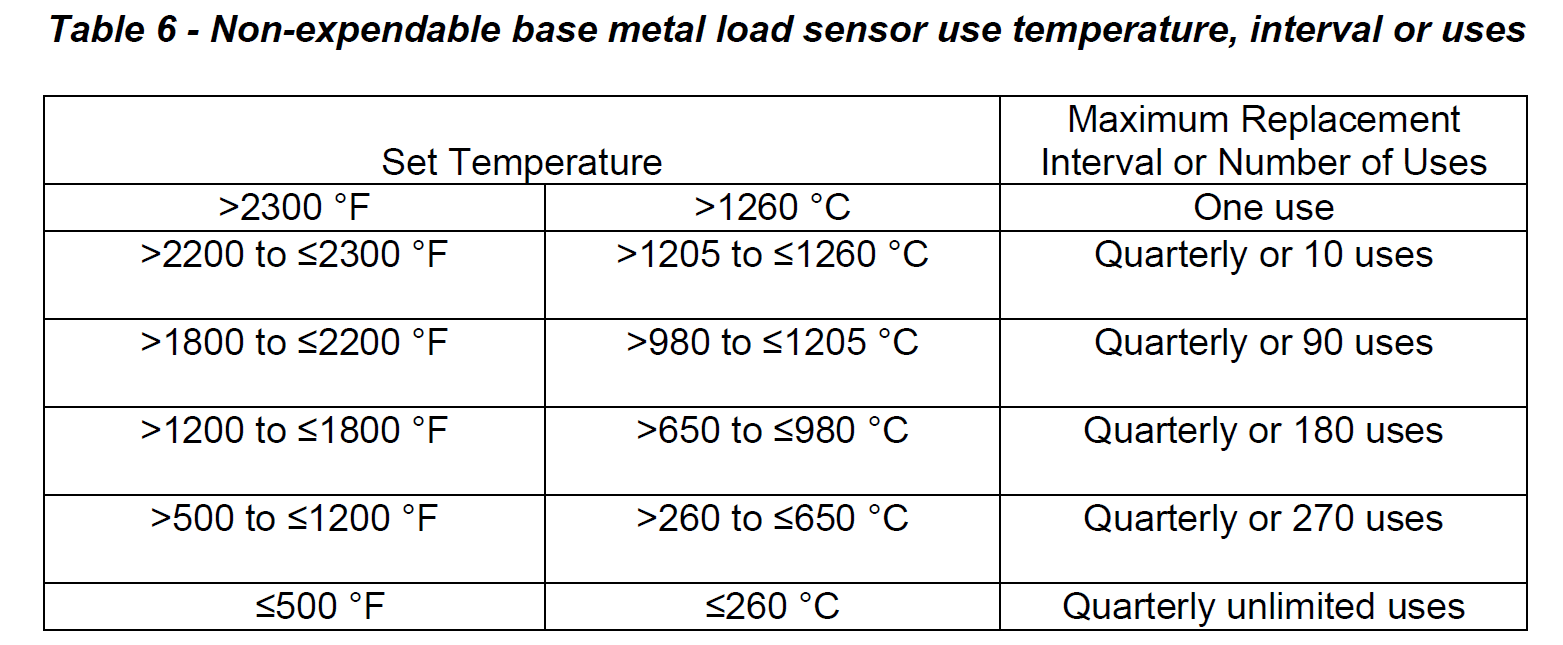

- Vsázkové termočlánky mají limitované použití dle pracovní teploty dle tabulky 6

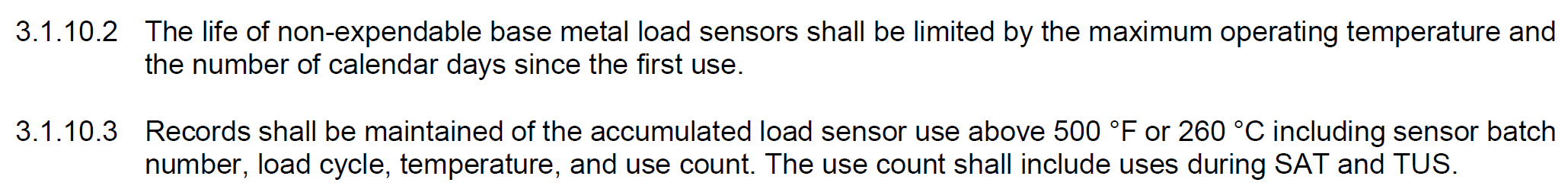

- Pro každý vsázkový termočlánek musí být veden záznam o počtu použití, teplotě použití a číslu měřené šarže, včetně použití pro TUS a SAT

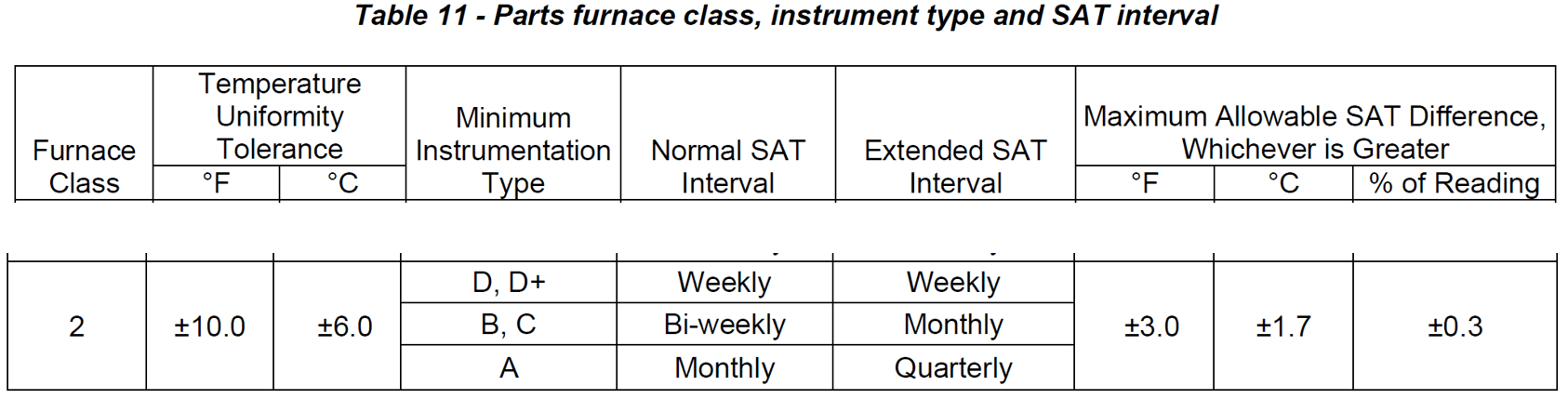

- Interval pro provádění SAT je definován v tabulce č. 11. Pro kalení dílů forem na tlakové lití se musí jednat o pece třídy Class 2, instrumentace B, interval 2 týdny, rozšiřitelný na 1x za měsíc

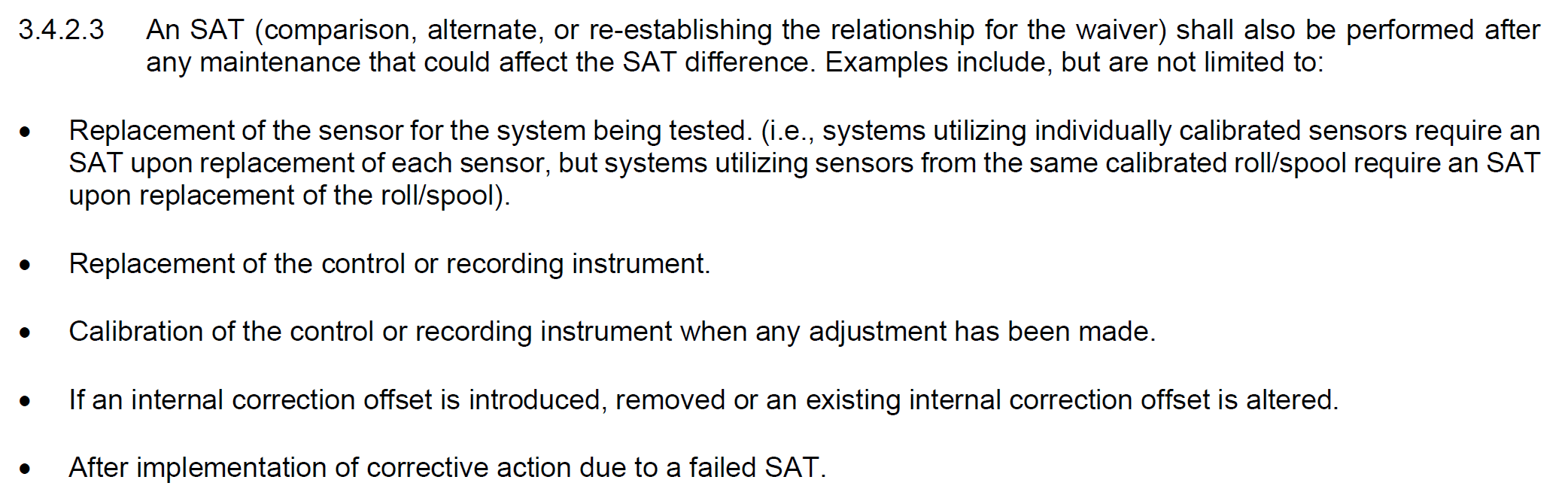

- SAT test (System Accuracy Test) musí být proveden vždy, když dojde na peci ke změně, vedoucí k potenciálnímu teplotní odchylce od SAT

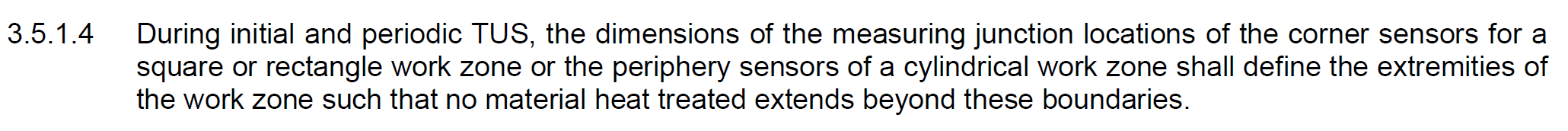

- Při provádění TUS (Temperature Uniformity Survey) musí měřící body přesně vyjadřovat užitečný prostor. Žádný zpracovávaný díl nesmí být uložen do pece mimo tento prostor

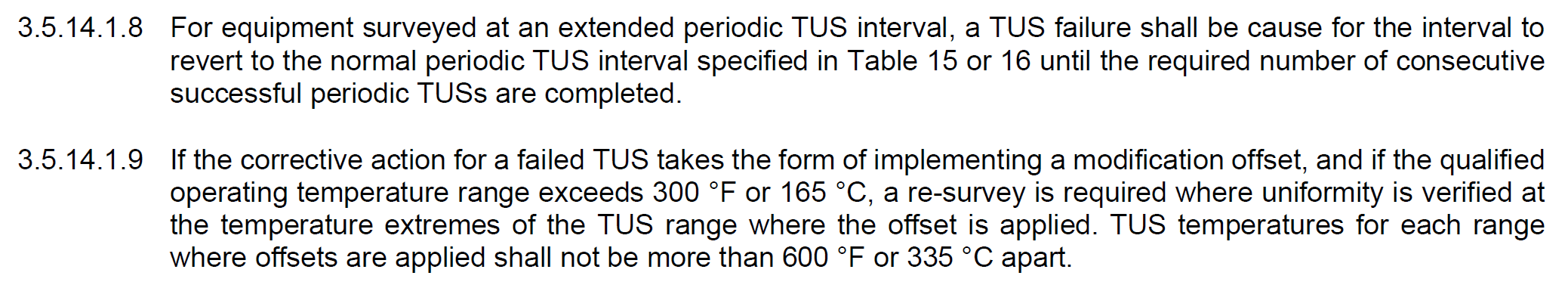

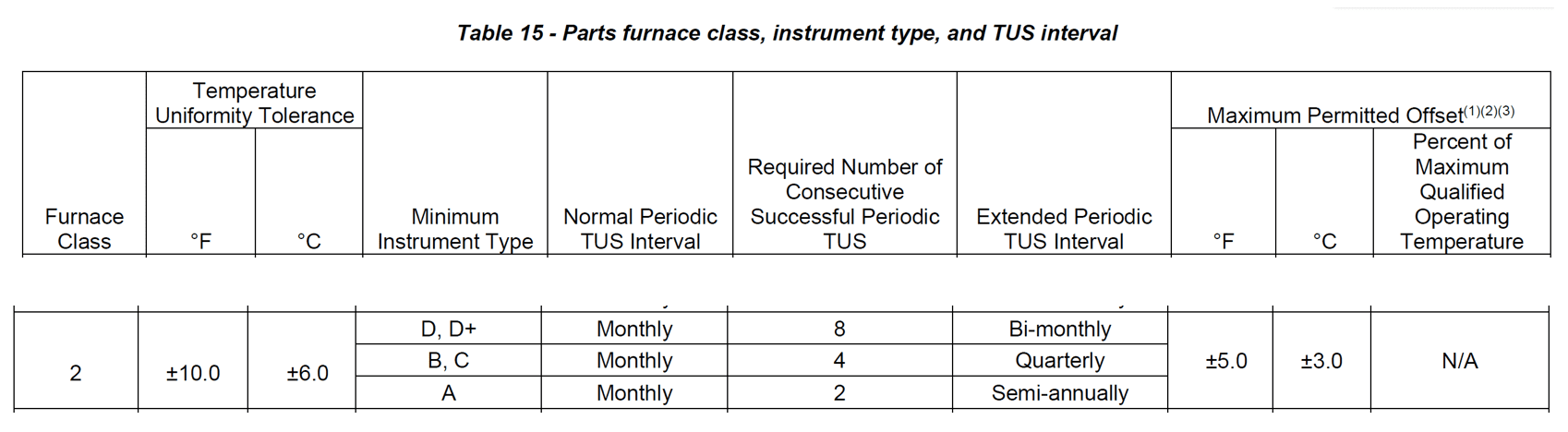

- Pokud se aplikuje rozšířený interval pro provádění TUS, neúspěšný výsledek TUS má za následek návrat k původnímu intervalu dle tabulky 15. U standardních vakuových pecí pro kalení dle Nadca 207, rev. 2022 to je případ pece v Class 2, instrumentace B. Základní doba pro TUS je jeden měsíc, rozšířená doba pak čtvrtletně, pokud 4 předcházející TUS měření byly OK
A proč to tady píši? Jak jsem již dříve psal o auditu kalíren, který by měly nástrojárny nebo tlakové slévárny periodicky provádět u svého dodavatele tepelného zpracování, je potřeba tyto změny vzít na vědomí. Jedině tak bude jistota, že dokumentovaná teplota bude i teplotou skutečnou.
Zdroj:
[1] AMS 2750G
[3] https://intelligent-kalam.80-240-27-133.plesk.page/audit-kaliren-pro-nadca-207/
31. ledna 2023
Jiří Stanislav
